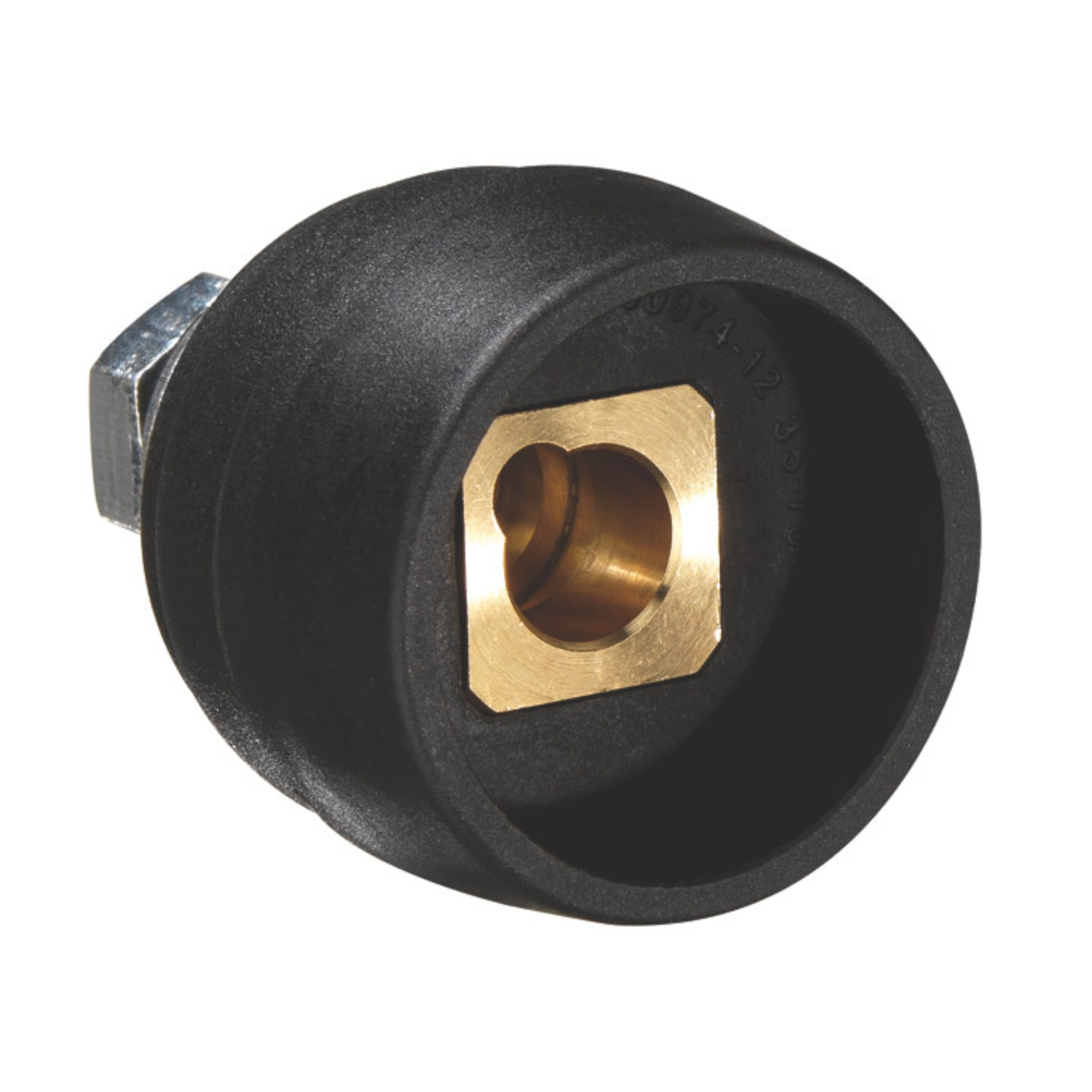

Zabudovaná zásuvka (samica). Pripojenie 50-70. Pre káble 50 - 70 mm2. Max. prúd 400 A. Priemer otvoru 13 mm.
Technické údaje
- Maximálny prúd 400 A
- Pre prierez kábla 50 až 70 mm2
- Pripojenie kábla pomocou káblového oka M12 (nie je súčasťou dodávky)
- Priemer pripojovacieho otvoru 13 mm
- Na montáž do kovových a plastových panelov
- Priemer montážneho otvoru 30,5 mm
- Originálne príslušenstvo ABICOR BINZEL
Popis
Systém zásuviek a zástrčiek ABIPLUG od spoločnosti ABICOR BINZEL je určený na bezpečný a efektívny prenos prúdu medzi zváracím zdrojom a zváracím káblom, ale možno ho použiť aj na predĺženie zváracích káblov. Prenos prúdu sa vždy uskutočňuje medzi zástrčkou s blokovacím okom a príslušnou zásuvkou. Konštrukčné riešenie zabezpečuje zameniteľnosť medzi jednotlivými výkonovými radmi, spôsob pripojenia zaručuje dokonalý kontakt, a tým aj kvalitný kontakt pre prenos prúdu.Systém BINZEL ABIPLUG je v súlade s normou EN 60974-12.
Typy zástrčiek a zásuviek
- ABI-CM (Cable Male) - zástrčka kábla
- ABI-CF (Cable Female) - zásuvka na kábel
- ABI-IM (zásuvka samec) - zabudovaná panelová zástrčka
- ABI-IF (Insert Female) - vstavaná panelová zásuvka
Kombinácia pripojení
- ABI-CM/ABI-IF - káblový konektor/vstavaná zásuvka
- ABI-CF/ABI-IM - zásuvka kábla/vstavaná zástrčka

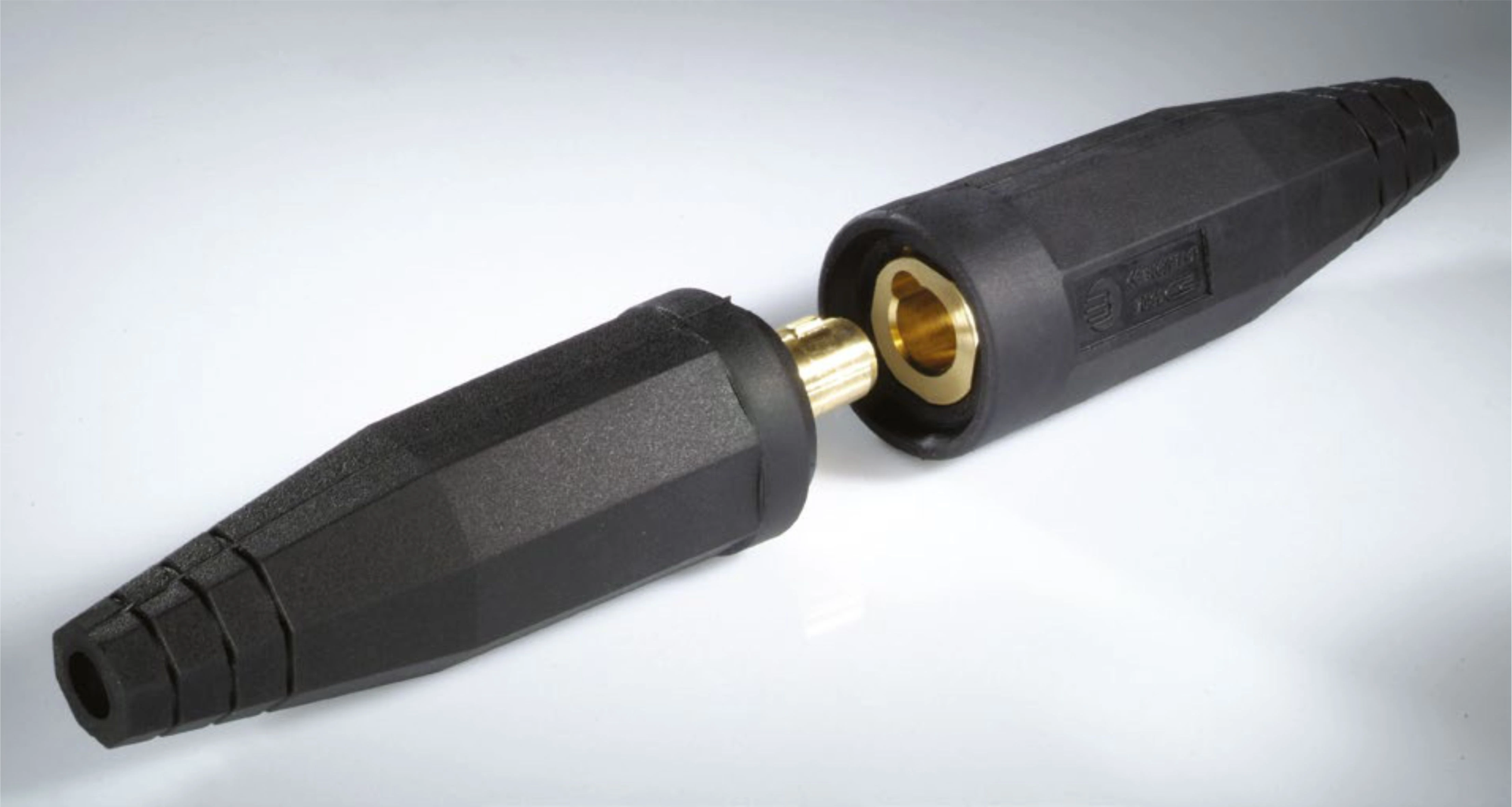

- ABI-CM/ABI-CF - káblová zástrčka/káblová zásuvka
- Pripojenie ABI-CM/ABI-CF - káblová zástrčka/káblová zásuvka
Prúdové zaťaženie
Všetky typy zásuviek a zástrčiek ABIPLUG sú k dispozícii v 4 výkonových rozsahoch s 10-25, 35-50, 50-70 a 70-95. Toto označenie zodpovedá rozsahu prierezu použitých káblov. V závislosti od prierezu kábla sa líši prúdové zaťaženie, pozri tabuľku.
