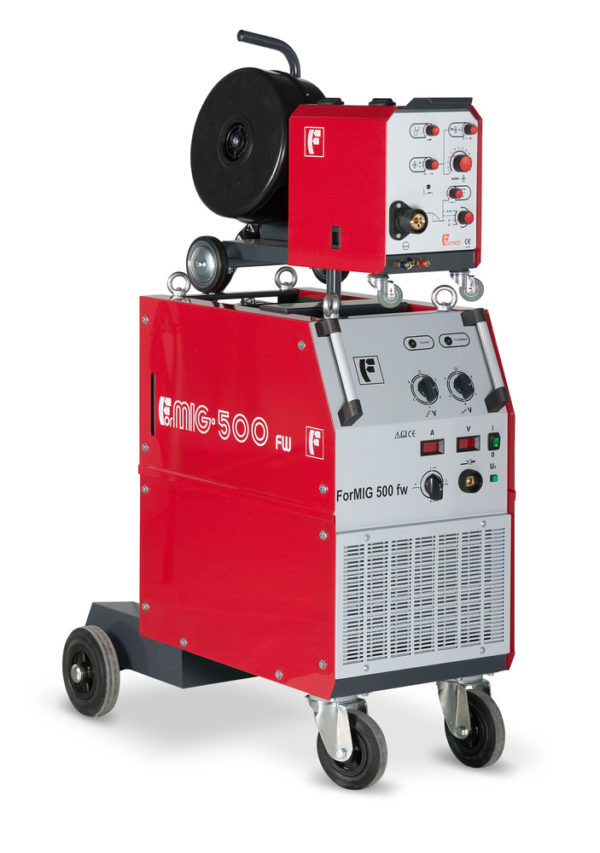

Nová modelová rada zváracích poloautomatov patrí do najvyššej výkonovej kategórie 400 – 600 A spĺňa vysoké požiadavky na široké použitie, komfort, bezpečnosť a produktivitu. Základ tvoria osvedčené komponenty z predchádzajúcej modelovej rady 459 – 669 doplnené o pripomienky zákazníkov a najnovšie poznatky v danej oblasti. Výsledkom je zvýšený dovolený zaťažovateľ zdrojov oproti predchádzajúcim modelom.
Zdroj má štvorkladkový systém podávania drôtu, možnosť zvárania trubičkovým drôtom, tlmivku s prepínaním indukčnosti, automatické odpájanie chladiaceho okruhu horáka (pri vyhotovení W), bezprúdové zavádzanie drôtu, predvoľbu približovacej rýchlosti, nastavenie času vypĺňania krátera, digitálne zobrazenie zváracích veličín, bodové zváranie prievarom, 2T-4T spínanie horáka, signalizáciu prehriatia s blokovaním, možnosť nastavenia výletu drôtu po zváraní, signalizáciu poruchy čerpadla, signalizáciu poruchy horáka, konektor na ohrev plynu… Napriek nadštandardnej ponuke ovládacích prvkov v základnej výbave je ovládanie zdroja veľmi jednoduché a intuitívne. V rozšírenej výbave (za príplatok) si zákazník môže vybrať rôzne typy horákov, zvoliť vyhovujúcu dĺžku prepojovacieho kábla medzi zdrojom a oddeleným podávačom, doplniť prachový filter pre extrémne prašné prevádzky.
Pri umiestňovaní elektronických prvkov a silových častí v novej skrini sa dôsledne dbalo na jednoduchú a ekonomickú údržbu. V neposlednom rade má nová konštrukcia skrine nízko položené dno na umiestnenie fľaše, čo zabezpečuje vysokú bezpečnosť voči prevrhnutiu.
Parametre
Klasický zdroj: áno
Regulácia skoková: áno
Kompaktný zdroj: áno
Napájacie napätie: 400 V
Frekvencia: 50 Hz
Menovitý vstupný prúd pri 60% DZ: 41 A
Menovitý príkon: 29 kVA
Prívodný kábel: 4 x 4 mm²
Zvárací kábel: 70 mm²
Istenie: 3 x 50 A
Účinnosť: 80 %
Účinník cos φ: 0,8
Krytie: IP 23
Rozmery: 1020 x 980 x 450 mm
Rozmery podávača: 690 x 300 x 410 mm
Štvorkladkový systém podávania drôtu: áno
Elektronická tlmivka: áno
Zvárací prúd max.: 520 A
Zvárací prúd 60% DZ: 470A/20°C
Zvárací prúd 100% DZ: 400A/20°C
Doporučený prietok plynu: 3-20 l/min
Priemer zváracieho drôtu oceľ: 0,8-1,6 mm
Priemer zváracieho drôtu Al: 1,0-1,6 mm
Priemer zváracieho drôtu trubička: 1,0-1,8 mm
NASTAVENIA:
Kontinuálny režim: áno
Metódy zvárania: MIG,MAG
Zvárací prúd MIG: 60-520 A
Rozsah zváracieho napätia MIG: 18-57 V
Počet napäťových stupňov: 36
Zváranie bodové prievarom: áno
Zváranie stehovaním: áno
Časovacie funkcie: 0,1-5 sec
Regulácia rýchlosti podávania drôtu: 1-24 m/min
Predvoľba približovacej rýchlosti: 50-100 %
Nastavenie dĺžky výletu drôtu: áno
2T spínanie horáka: áno
4T spínanie horáka: áno
ZOBRAZENIA
Signalizácia pripravenosti k prevádzke: áno
Signalizácia tepelného preťaženia s blokovaním: áno
Signalizácia poruchy chladiaceho okruhu s blokovaním: áno
Signalizácia skratu na horáku: áno
Digitálny voltmeter: áno
Digitálny ampérmeter: áno
KONEKTORY A ROZHRANIA
Konektor pre ohrev plynu: áno
HORÁKY
Ručný horák: nie
Plynom chladený horák: nie
Centrálny prípoj horáka: áno
Štandardný horáka: nie
CHLADIACA JEDNOTKA
Interná chladiaca jednotka: áno
Objem nádrže: 5 l
Výstupný tlak: 3,5 bar
Max.dodávané množstvo: 9 l/min
Chladiaca kvapalina: KF 23E-10
