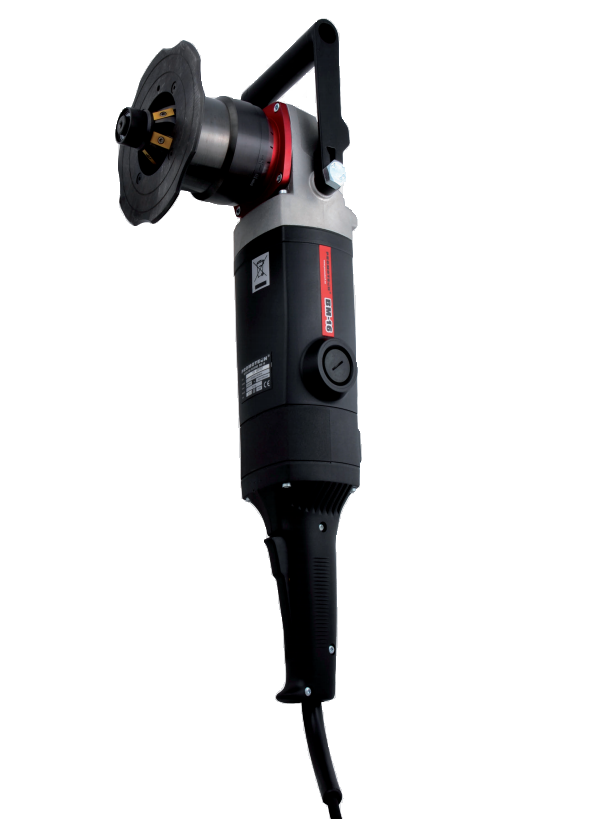

Prenosný, ľahko ovládateľný ukosovací stroj určený na
frézovanie hrán plechov a rúr z ocele, hliníkových zliatin,
mosadze alebo plastu.
V závislosti od použitej frézovacej hlavy stroj umožňuje
ukosovanie hrán obrobkov s hrúbkou od 1,5 mm (0,06″) pod
uhlom 20 °, 22,5 °, 27,5 °, 30 °, 37,5 °, 40 °, 45 °, 50 °, 55 °,
60 ° alebo 65 ° a maximálnou šírkou úkosu 16 mm (0,63″).

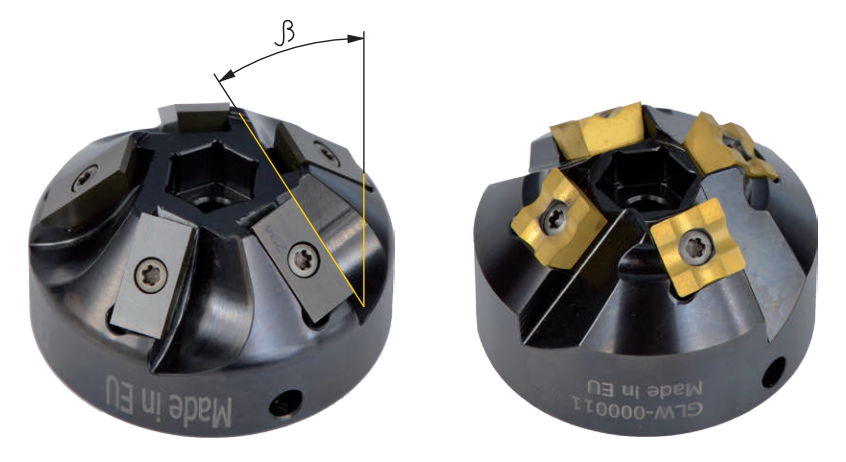

V každej frézovacej hlave sa používa 5 ks vymeniteľných
rezných doštičiek.
Frézovacia hlava určená pre zaokrúhlenie umožňuje vytvoriť
na hrane zaokrúhlenie s polomerom 2, 3, 4 alebo 5
mm pomocou 4-stranných vymeniteľných rezných
doštičiek R2, R3, R4, R5.
BM-16 umožňuje ukosovať hrany otvorov s minimálnym
priemerom 40 mm (1,57″).
BM-16 je vybavená ochranou proti preťaženiu a elektronickou
reguláciou otáčok pre použitie na rôzne materiály, umožňuje
kontinuálne nastaviť šírku úkosu.
Je to vysoko výkonný stroj na prípravu zvarových hrán a
na zaokrúhlenie do rádiusu hran oceľových konštrukcií pred
náterom alebo nanesením iného povlaku.
Parametre
Napájacie napätie: 220-240 V / 50-60 Hz alebo 110-120 V / 60 Hz
Výkon motora: 2200 W
Otáčky: 1800 - 5850 rpm
Maximálna šírka úkosu: b = 16 mm (0,63")
Uhol úkosu (v závislosti od použitej hlavy): 22.5°, 30°, 37.5°, 45°, 55°, 60°
Maximálny priemer ukosovaných otvorov: ca 40 mm (1,57")
Zaokrúhlenie hrán do rádiusu: R2, R3, R4, R5
Rozmery (D x Š x V): 585 x 156 x 238 mm (23,0" x 6,1" x 9,4")
Hmotnosť (bez frézovacej hlavy): 10 kg (22 lbs)
Základná výbava:
- Ukosovačka BM-16 bez príslušenstva (viď zoznam nižšie)
- Kovový kufor
- 32 mm plochý kľúč
- Inbusový šeťhranný kľúč s=5
- Inbusový šeťhranný kľúč s=14
- Návod na obsluhu
Voliteľné príslušenstvo:
- GLW-000011 - Frézovacia hlava pre zaokrúhlenie do rádiusu
- PLY-000360 -Rezné doštičky R2 (potrebné 4 ks)
- PLY-000159 -Rezné doštičky R3 (potrebné 4 ks)
- PLY-000160 -Rezné doštičky R4 (potrebné 4 ks)
- PLY-000161 -Rezné doštičky R5 (potrebné 4 ks)
- GLW-000010 - Frézovacia hlava 22,5°
- GLW-000005 - Frézovacia hlava 30°
- GLW-000009 - Frézovacia hlava 37,5°
- GLW-000006 - Frézovacia hlava 45°
- GLW-000008 - Frézovacia hlava 55°
- GLW-000007 - Frézovacia hlava 60°
- PLY-000294 -Rezné doštičky na oceľ (potrebných 5 ks)
- PLY-000195 -Rezné doštičky na hliník (potrebných 5 ks)
Náhradné a spotrebné diely:
- SRB-000290 - Vnútorná skrutka
- SRB-000289 - Vnútorná skrutka (Radius)
- RLK-0509-03-00-00-0 - Vodiaci valec
- SMR-000005 - Mazací tuk na skrutky rezných doštičiek (5 g)
- Uhlík pre 115 V
- Uhlík pre 230 V
